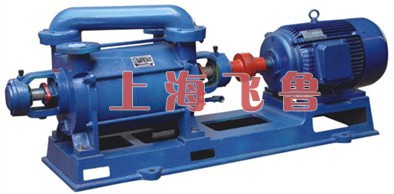

首頁-水環式真空泵型號-SZB型水環式真空泵SZB型水環式真空泵
一、SZB型水環式真空泵概述：
SZB型水環式真空泵，可供抽吸空氣或其它無腐蝕性不溶于水的、不含固體顆粒的氣體。最高真空度可達85%，特別適合于做大型水泵引水用。
目前制造的本型泵有:SZB-4, SZB-8。其中4 (8)表示當水銀柱高為520毫米時的氣量(升/秒)。
二、SZB型水環式真空泵型號說明：
三、SZB型水環式真空泵結構說明：
| 1 |
泵蓋 |
3 |
葉輪 |
5 |
填料壓蓋 |
7 |
滾珠軸承 |
9 |
葉輪平健 |
11 |
填料環 |
13 |
法蘭盤 |
| 2 |
泵體 |
4 |
填料 |
6 |
托架 |
8 |
聯軸器 |
10 |
泵軸 |
12 |
軸承壓蓋 |
14 |
聯軸器平健 |
SZB型水環式真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖三）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
四、SZB型水環式真空泵工作性能:
| 型 號 |
排氣量Q |
毫米汞柱（mmHg） |
最大真空 度 |
轉數
（r/min） |
電機功率 |
口徑 |
泵重 |
| m3/h |
L/S |
|
|
|
|
吸入 |
吐出 |
|
| SZB-4 |
19.8 |
5.5 |
440 |
80% |
1450 |
1.5 |
ZG1" |
ZG1" |
42 |
| 14.4 |
4 |
520 |
| 7.2 |
2 |
600 |
| 0 |
0 |
650 |
| SZB-8 |
38.2 |
10.6 |
440 |
80% |
1450 |
2.2 |
ZG1" |
ZG1" |
45 |
| 28.8 |
8 |
520 |
| 14.4 |
4 |
600 |
| 0 |
0 |
650 |
五、SZB型水環式真空泵性能曲線圖：
圖二：SZB型水環式真空泵性能曲線圖
六、SZB型水環式真空泵安裝尺寸圖：
圖三：SZB型水環式真空泵安裝尺寸圖
| 型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Y |
Z |
W |
R |
Q |
P |
O |
X |
配用電機 |
| SZB-4 |
755 |
504.5 |
313 |
175.5 |
122 |
390 |
640 |
125 |
310 |
360 |
120 |
135 |
274 |
155 |
187 |
359 |
55 |
121 |
145 |
Y90L-4-1.5KW |
| SZB-8 |
780 |
523 |
313 |
208 |
139 |
393 |
660 |
133 |
345 |
385 |
120 |
135 |
274 |
155 |
187 |
369 |
55 |
121 |
145 |
Y100L1-4-2.2KW |
七、SZB型水環式真空泵安裝說明：
設備須根據圖三進行安裝
1.真空泵用來作水泵引水用時，其安裝位置與水泵之間距離要寬敞一些，以便水泵和真空泵檢修時方便。
2.真空泵的吸氣管道不可有漏氣現象。其地基尺寸以安裝圖或以實物測量進行施式。
3.真空泵軸與電機軸須保持水平，不允許有不同心的現象（詳見圖四）�；A(chǔ)必須結實可靠。灌入水泥后，干至48小時，重新檢查安裝是否有變化，然后將底腳螺栓擰緊，不可有松動現象。
4.如須安裝汽水分離器時可參看圖五。
圖四：電機與泵同心度的校正
圖五：汽水分離器的安裝
八、SZB型水環式真空泵使用維護說明：
1.真空泵啟動前，須檢查電機旋轉方向是否與泵的旋轉方向相符。軸承運轉、潤滑是否正常.并檢查填料壓緊程度是否適當，填料不能壓得過緊。正常壓緊的填料能夠使泵中的水成滴地向外漏出。取油浸過的石棉繩做姨料，然后從泵上的冷卻管(接在泵體側面的螺絲孔(16)上)，灌入冷卻水，有汽水分離器者從汽水分離器灌入，并檢查吸氣管路連接是否嚴密后方可開啟泵。
2.真空泵在正常運轉時，須觀察是否有振動，細聽泵內是否有雜聲，并側定填料函和軸承溫度(正常軸承的溫度不得比環境溫度高出350 C,’但工作溫度不得超過70℃)。如果溫度超高，應立即停車檢查原因。
3.真空泵作為水泵真空引水用時，其運轉期間將水泵內的空氣全部吸出，直到將水泵內吸出水來以后，即開動水泵，待水泵正常工作后將真空泵停車，并將吸氣管路的截門關閉。
4.真空泵停車以后，將泵體內的水放凈，尤其是冷凍季節更要注意，以免使泵凍裂。如果準備長期停用.最好拆開泵的全部零件擦干，將轉動部位涂上黃油或防鑄油脂，再重新裝好，并將吸入口和排出口塞上一木塞，放里在較干澡的地方保存。
